RaspberryPi Helix

この記事は自作キーボード #2 Advent Calendar 2018 - Adventarの25日目の記事です。 昨日は@zeriyoshiさんの ALPS メカニカルキースイッチとその歴史でした。

TL;DR

• HelixのコントローラとしてRaspberry Pi Zero Wを使った
• Bluetoothキーボードをエミュレートした
• LEDを制御した

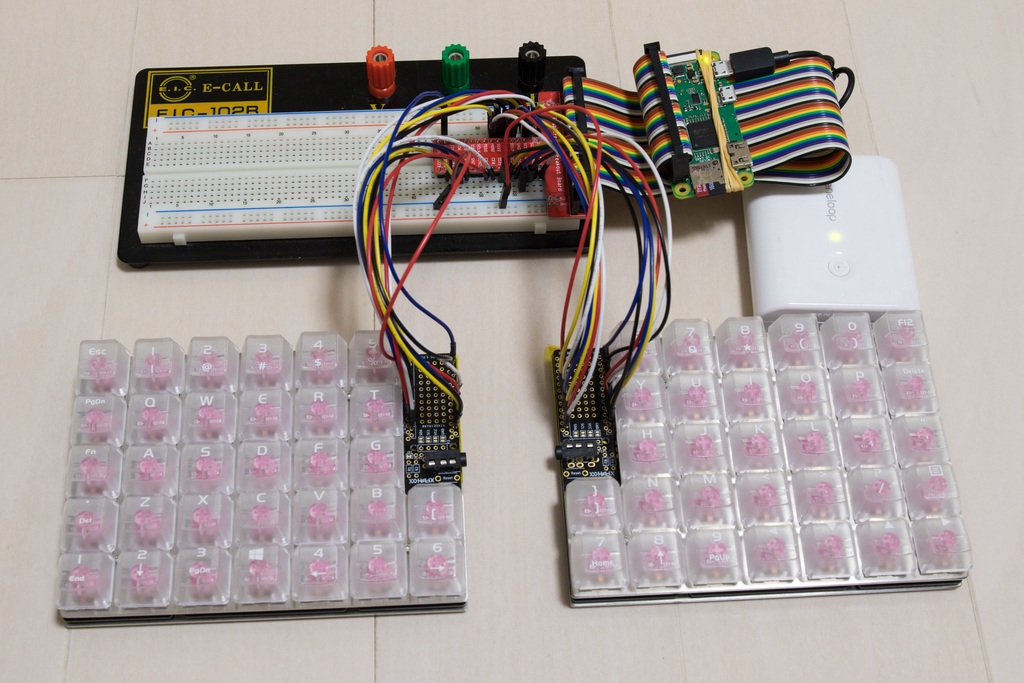

デモ

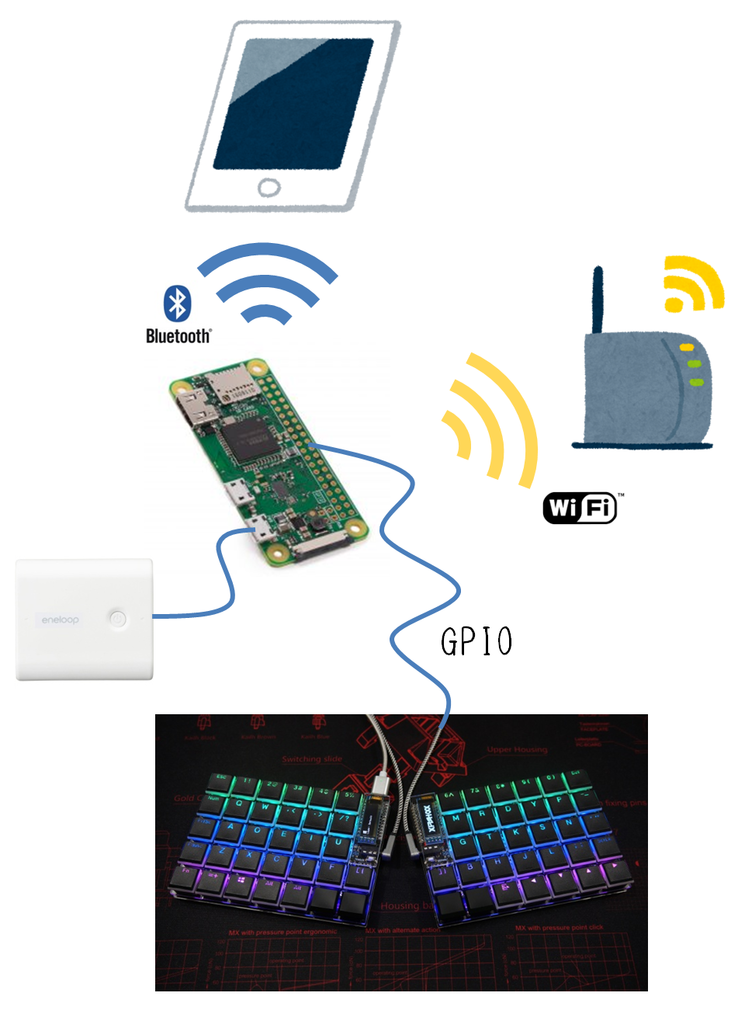

構成

リポジトリ

• yskoht/raspberrypi-helix: RaspberryPi Helix firmware

以下、作業メモです。

Raspberry Pi Zero Wのセットアップ

• Raspberry Pi Zero(W)のセットアップ - Qiita

上記の記事がとても丁寧に書かれているので、これに従って設定していきます。以下に要点をメモっておきます。

OSイメージのダウンロード

• Raspberry Pi Downloads - Software for the Raspberry Pi

今回使ったイメージは2018-11-13-raspbian-stretch-lite.img です。

イメージのインストール

• RayViljoen/Raspberry-PI-SD-Installer-OS-X: Shell Script for creating Raspberry PI SD card on OS X.

$ sudo ./install 2018-11-13-raspbian-stretch-lite.img

設定

$ touch /Volumes/boot/ssh  # ssh有効化
$ vi /Volumes/boot/cmdline.txt  # "modules-load=dwc2,g_ether"を追記
$ echo "dtoverlay=dwc2" >> /Volumes/boot/config.txt

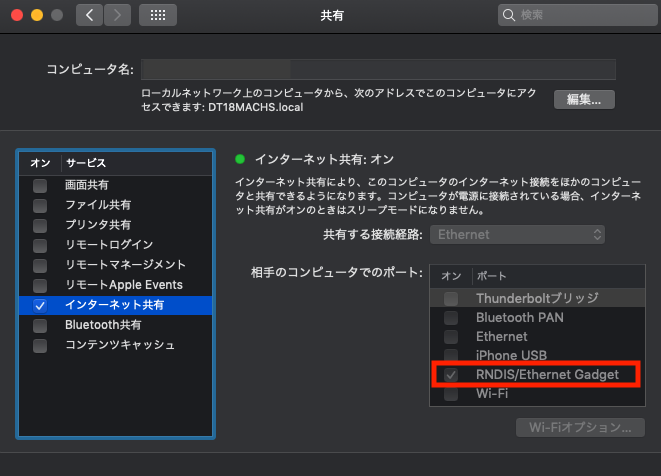

インターネット共有

$ ssh pi@raspberrypi.local

Wifiの設定

$ sudo sh -c 'wpa_passphrase "wifi_ssid" < wifi_password >> /etc/wpa_supplicant/wpa_supplicant.conf'
$ sudo wpa_cli reconfigure

ここまででラズパイが使えるようになりました。

Bluetoothキーボードのエミュレート

• Yet Another Pointless Tech Blog: Emulating a Bluetooth Keyboard with a Raspberry Pi and Python (Raspbian Jessie/Bluez 5 version)

次はこの記事に従ってラズパイをBluethoothキーボードとして使えるようにします。

ツールのインストール

$ sudo apt-get update
$ sudo apt-get upgrade
$ sudo apt-get install python-gobject bluez bluez-tools bluez-firmware python-bluez python-dev python-pip python-gtk2
$ sudo pip install evdev

元記事からpython-gtk2を追加しています。

Bluethoothデーモンの設定

$ sudo /etc/init.d/bluetooth stop
$ sudo /usr/sbin/bluetoothd --nodetach --debug -p time

一度Bluethoothデーモンを止めて、立ち上げ直します。

ソースコードのクローン

元記事のソースをクローンしてきます。

$ git clone https://github.com/yaptb/BlogCode.git

DBUSの設定

$ cd BlogCode/btkeyboard/dbus
$ sudo cp org.yaptb.btkkbservice.conf /etc/dbus-1/system.d

Bluetoothデバイスの有効化

$ sudo hciconfig hcio up

sudo hciconfig hcioでBluetoothデバイスアドレスをメモっておき、BlogCode/btkeyboard/server/btk_server.pyのMY_ADDRESSを書き換えます。

エミュレーターサーバーの起動

$ cd BlogCode/btkeyboard/server
$ sudo python btkserver.py

ペアリング

$ sudo /usr/bin/bluetoothctl
# agent on
# default-agent
# scan on
# discoverable on

パスキーの確認が出たらyesとタイプしてペアリング完了。

文字を送信してみる

$ cd BlogCode/btkeyboard/keyboard
$ sudo python send_string.py hello_bluetooth!

ここまででラズパイをBluetoothキーボードとして使えるようになりました。

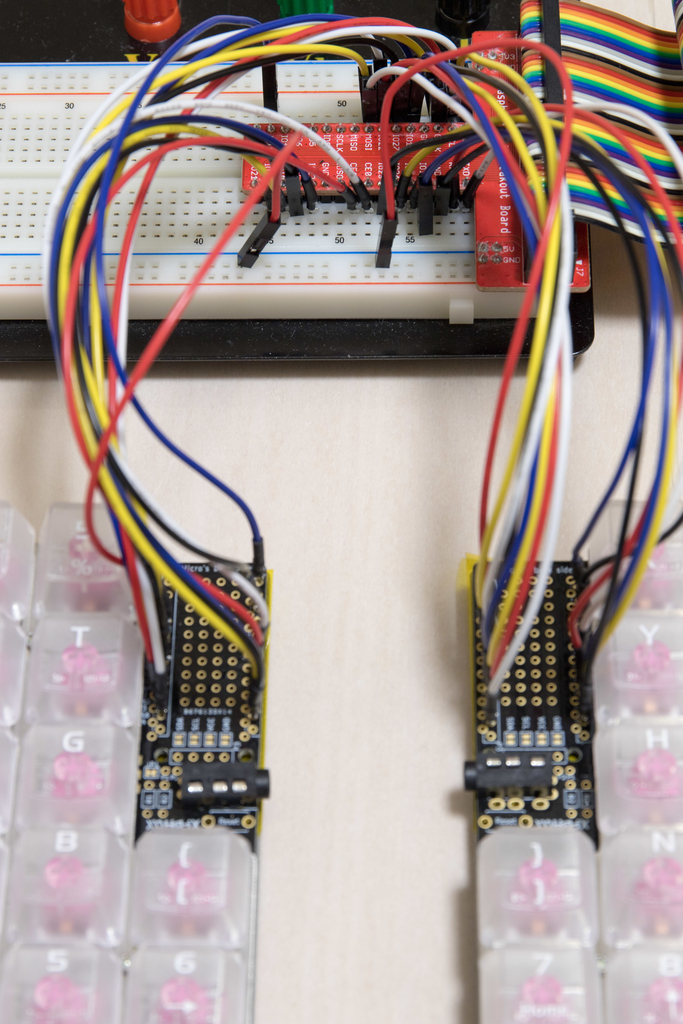

ラズパイとHelixをつなげる

あとはHelixとラズパイを配線し、キーマトリクスの状態をGPIOで読み出してやればオーケーなはずです。

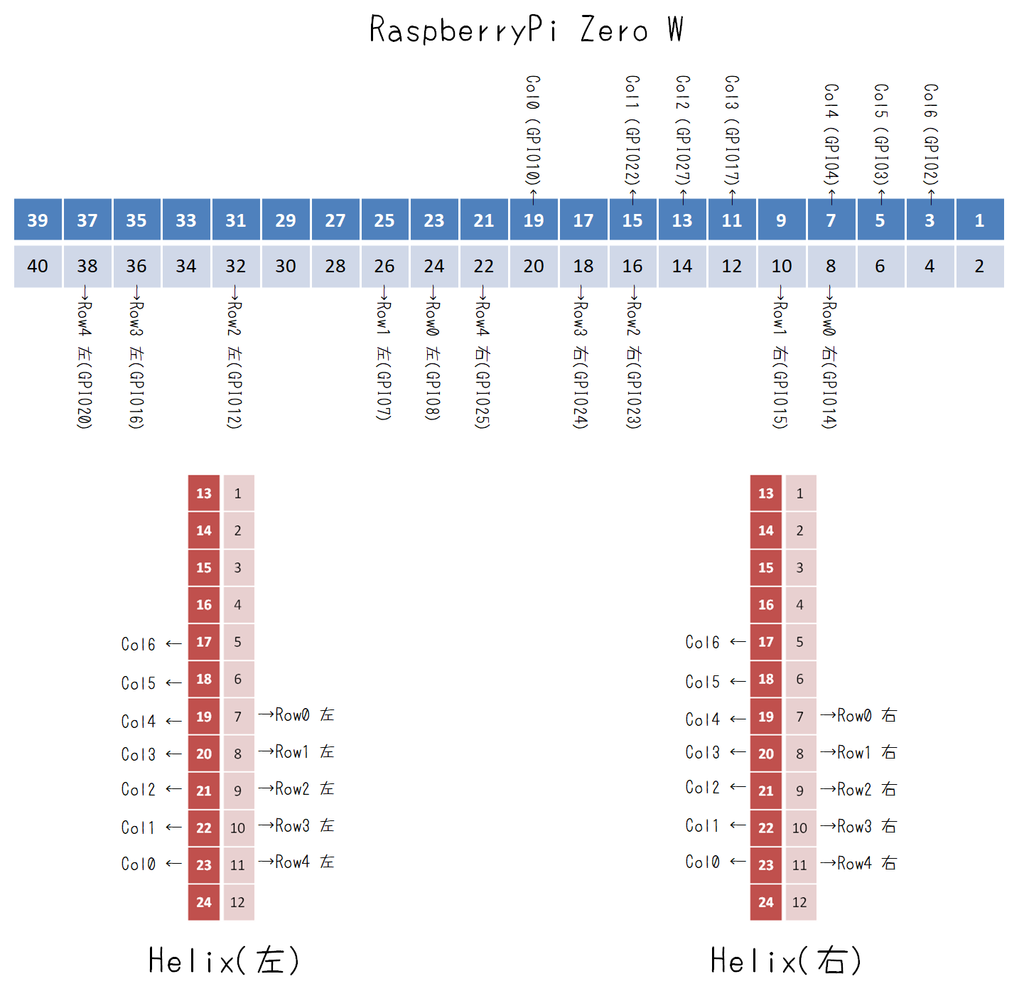

配線図

Colは左右で共用しています。VCC, GNDは省略しています。

ファームウェア

• raspberrypi-helix/split_keyboard.py

LEDの制御

せっかくなのでLED制御もします。Helixに使われているLEDはSK6812MINIですが、 これでググっても情報が出てこないのでws2812 raspberry piなどでググります。¹

• Tutorial: How to control a LED-Strip with a Raspberry Pi | EN+DE

すると、しっかりとライブラリがあったので、次はこの記事をなぞります。

ツールのインストール

$ sudo apt-get install build-essential scons swig

ライブラリのインストール

$ git clone https://github.com/jgarff/rpi_ws281x.git
$ cd rpi_ws281x && sudo scons && cd python && sudo python setup.py install

元記事はwgetを使っていますが、gitで。

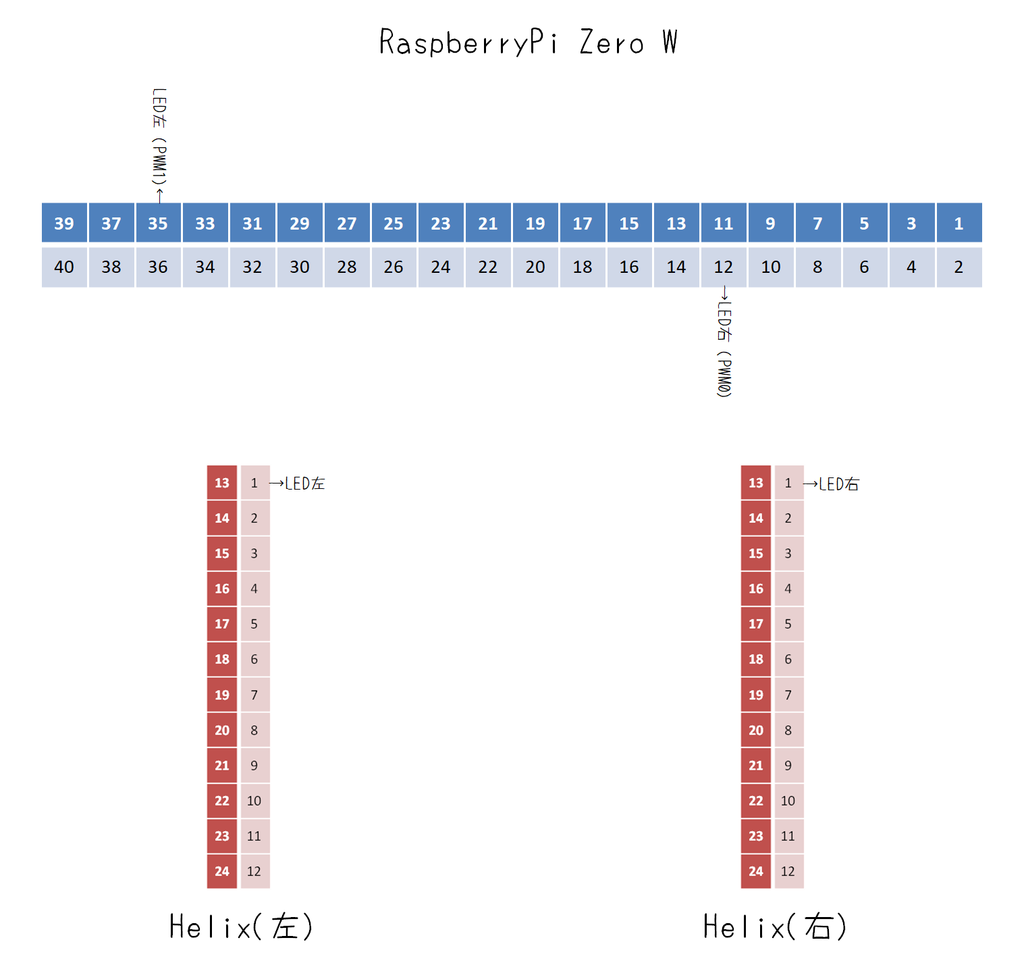

配線

VCC, GNDは省略しています。

サンプルプログラムの実行

ピンとLED数を修正してrpi_ws281x/python/examples/strandtest.pyを実行します。

まとめ

• ファームはすごい適当ですが、思ったよりもちゃんと動いていた
• レイヤー機能がないです。ちゃんと使うなら必要
• LEDのパターンを増やしていきたい

この記事はpakbdを使って書かれました。

おまけ：うまくいかなかったこと

USB HIDデバイス化

• Raspberry Pi Zero (W) をUSBキーボード（USBガジェット）にする - Qiita
• RaspberryPiをUSBHIDデバイスとして使う - Qiita

最初は有線でラズパイをHIDデバイスとして使うことを考えていました。試して見ましたがうまくいきませんでした。OSのアップデートが原因っぽい？

• enableHid.sh not working · Issue #1 · aidantwoods/RPi0w-keyboard

スマートキーボード化

• 好きな言葉で呼びかけられるGoogle HomeをDIYする - Qiita
• Raspberry Pi にGoogle Assistant SDKを搭載して「OK Google」してみる。 - Qiita

Google Assistant SDKを動かして"OK Helix!"とやりたかったんですが、 やってみるとAssistant単体では動くんですが、キーボードのファームに組み込むとLEDが光らなくなりうまくいきませんでした。

ライブラリ内部で使っている何かが競合しているのか、単にタイミングの問題なのか、まだよくわかってないです。

---

1. QMKのファームを読んでみたらws2812と書いてあったのを見つけました↩
