KiCad備忘録
KiCadを使うたびに思い出すところから始まる。
バージョンは5.0.0-3。フットプリントを関連付けで左側ペインを選択しても右側ペインの絞り込みができないのはバグなんだろうか
シンボルの作成(シンボルライブラリーエディター)
- 「ファイル」→「新規ライブラリーを作成」
- 「シンボル」→「新規シンボル」
シンボルの追加
- 「設定」→「シンボル ライブラリーを管理」→「ライブラリーを参照」
- パスに
KIPRJMOD
が使える
- パスに
フットプリントの作成(フットプリントエディター)
- 「ファイル」→「新規フットプリント」

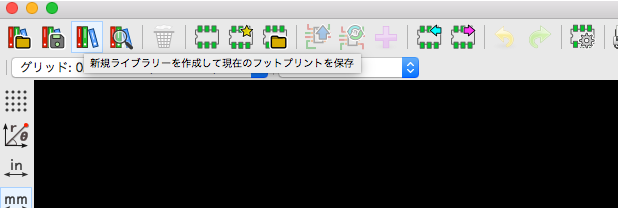

- 「新規ライブラリーを作成して現在のフットプリントを保存」
フットプリントの追加
- 「設定」→「フットプリント ライブラリーを管理」→「ライブラリーを参照」
自動配線
- 「Pcbnew」→「ファイル」→「エクスポート」→「Specctra DSN」
- 「エクスポートできません。問題点を修正してやり直してください」というそっけないダイアログが出てしまったら、どこかのリファレンスが
REF**
のままになっているかも
- 「エクスポートできません。問題点を修正してやり直してください」というそっけないダイアログが出てしまったら、どこかのリファレンスが
ガーバーデータ出力
- 「Pcbnew」→「ファイル」→「プロット」
